方案适用于铸造起重机加装安全监控系统的技术参数、技术要求、硬件配置、功能特点、设备调试,售后服务等内容，本系统根据甲方提出的要求和GB28264-2012编制。本系统由数据监控系统和视频监控组成。本系统电子元器件安装在电气柜里。
一、技术参数
1、适用范围铸造起重机加装起重机安全监控系统。
2、使用环境：-10℃～60℃、90%RH（25℃）
3、电源电压：～220V±10% 50HZ
4、传感器防护等级：IP65
5、控制盒防护等级：IP42
6、起重机安全监控系统由数据监控系统和视频监控系统组成。
7、本技术方案的编写参照依据如下：
GB/T28264-2012《起重机械 安全监控管理系统》
GB 6067.1-2012《起重机械安全规程》
GB5226.2-2002《机械安全 机械电器设备》
GB3811-2008《起重机械设计规范》
TSG Q7015-2013《起重机械定期检验规则》
TSG Q7016-2013《起重机械安装改造重大维修监督检验规则》
二、技术要求
1、按照《起重机械安全监控管理系统》（GB/T28264－2012）要求，安装起重机安全监控系统。
2、实时监控行车的工作状态，设备故障及时报警，通过参数分析发现设备问题隐患，采取预防性维护：分析行车使用情况，优化行车排程与调度。

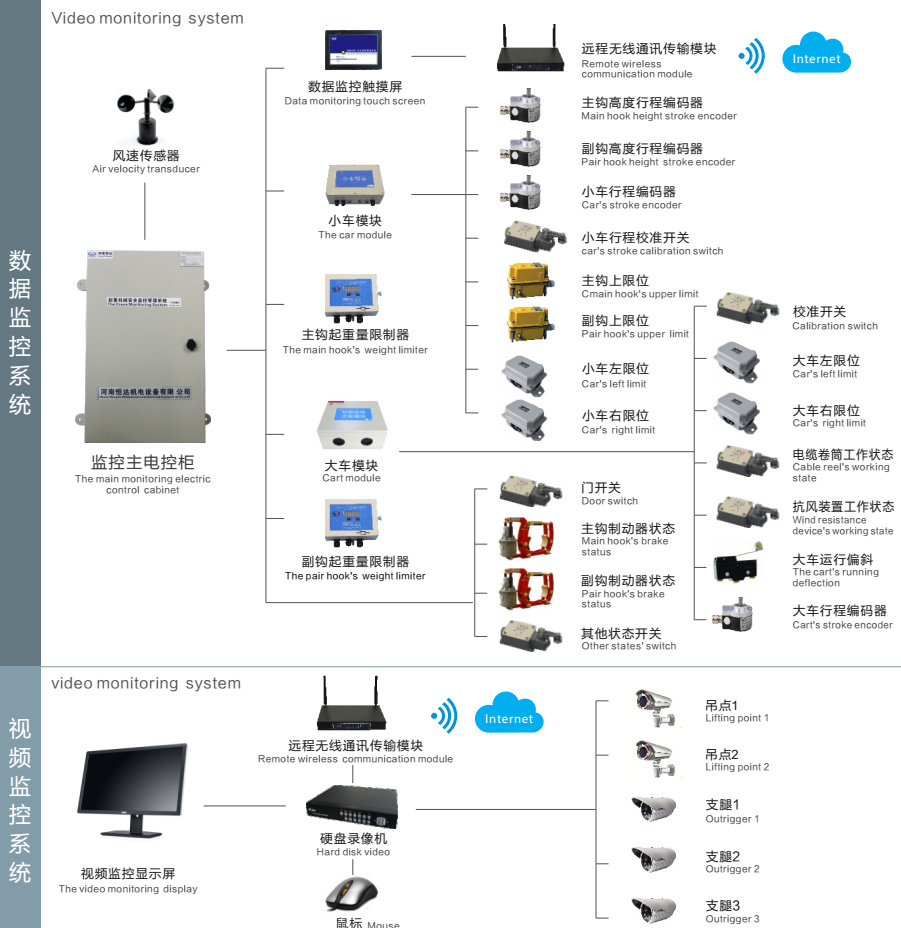

三、加装起重机监控系统结构框图介绍。（此图是示意图）
四：起重机安全监控系统数据监控采集信点说明
|
序号
|
采集信号
|
采集方式
|
说明
|
|
1
|
门限位
|
干结点
|
|
|
2
|
大车左行限位
|
干结点
|
|
|
3
|
大车左行极限
|
干结点
|
|
|
4
|
大车右行限位
|
干结点
|
|
|
5
|
大车左行指令
|
干结点
|
|
|
6
|
大车右行指令
|
干结点
|
|
|
7
|
大车二挡指令
|
干结点
|
|
|
8
|
大车三挡指令
|
干结点
|
|
|
9
|
大车四挡指令
|
干结点
|
|
|
11
|
主副起升过载
|
干结点
|
|
|
12
|
超速开关
|
干结点
|
|
|
13
|
重锤限位
|
干结点
|
|
|
14
|
小车前限位
|
干结点
|
|
|
15
|
小车后限位
|
干结点
|
|
|
16
|
小车前进指令
|
干结点
|
|
|
17
|
小车后退指令
|
干结点
|
|
|
18
|
小车零位指令
|
干结点
|
|
|
19
|
小车二挡指令
|
干结点
|
|
|
20
|
小车三挡指令
|
干结点
|
|
|
21
|
小车四挡指令
|
干结点
|
|
|
22
|
主副起升上升档指令
|
干结点
|
|
|
23
|
主副起升下降档指令
|
干结点
|
|
|
24
|
主副起升零位
|
干结点
|
|
|
25
|
主副起升二挡指令
|
干结点
|
|
|
26
|
主副起升三挡指令
|
干结点
|
|
|
27
|
主副起升四档指令
|
干结点
|
|
|
28
|
主起升上限位
|
干结点
|
|
|
29
|
主起升下限位
|
干结点
|
|
|
31
|
副起升上限位
|
干结点
|
|
|
32
|
副起升下限位
|
干结点
|
|
|
33
|
主副起升制动器
|
干结点
|
|
|
34
|
主起升载重
|
4-20MA或标准RS485信号
|
重量测量设备为供方设备，供方自行采集
|
|
36
|
副起升载重
|
4-20MA或标准RS485信号
|
|
|
37
|
主起升高度
|
编码器采集
|
起升行程：需方DXZ旋转限位出轴以便供方采集。
|
|
38
|
副起升高度
|
||
|
39
|
大车位置
|
编码器采集
|

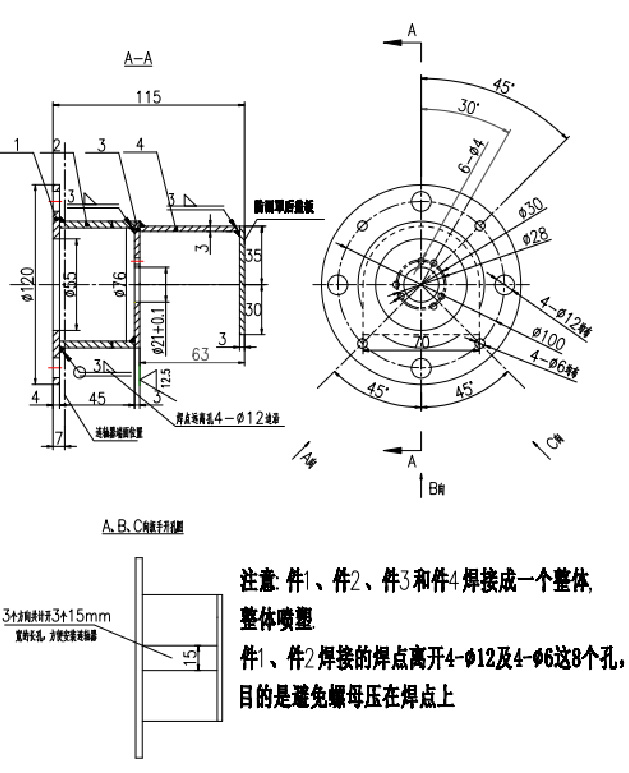

大小车：按照供方提供图纸在大小车车轮处出编码器连接轴以及编码器支架安装孔，供方采集，图纸见图示（1-1）
|
|
40
|
小车位置
|
机械配合项：整车的大、小车测距要求在大、小车从动轮输出Φ10直径的出轴供监控系统采集大、小车行程。配合图纸参照下图：
五、监控系统硬件配置要求及说明
铸造起重机加装起重机安全监控系统硬件配置表
| 类型 | 名称 | 型号/规格 | 数量 | 备注 |
| QCX-Mon双梁起重机安全监控管理系统 | 数据控制柜 | QCX-Mon(v) | 1台 | HD-B模块，接线端子，电源开关等 |
| 显示屏 | 10寸彩色工业电脑触摸屏 | 1 | 信息单元显示，信息存储单元，信息导出接口 | |
| 起升行程 | 编码器 | 2(套) | 起升行程：需方DXZ旋转限位出轴以便供方采集。 | |
| QGX-ES304-C65A | 大小车：按照供方提供图纸在大小车车轮处出编码器连接轴以及编码器支架安装孔，供方采集，图纸见图示（1-1） | |||
| 小车行程 | 编码器 | 2(套) | ||
| QGX-ES304-C65A | ||||
| 大车行程 | 编码器 | 1(套) | ||
| QGX-ES304-C65A | ||||
| 操作指令、动作指令检测 | 主副钩运行档位监测信号 | 1(套) | 干结点采集 | |
| 及状态监测 | 主副钩限位信号 | |||
| 主副钩制动器状态信号 | ||||
| 小车档位检测信号 | ||||
| 小车限位信号 | ||||
| 大车档位检测信号 | ||||
| 大车限位信号 | ||||
| 状态检测 | 行程限位器状态检测信号 | 1(套) | 干结点采集 | |
| 门开关检测线信号 | ||||
| 机构之间的运行连锁信号 | ||||
| 运行方向检测信号 | ||||
| 制动器状态监测 | 1套 | 干结点采集 | ||
| 开关电源 | 1台 | |||
| UPS | 1套 | 不间断电源 | ||
| 辅助备件 | 若干 | |||
| 起重量检测 | 2套 | 重量测量设备为供方设备，供方自行采集 |
起重机加装视频监控系统硬件配置表
|
类型
|
名称
|
功能描述
|
数量
|
|
QCX-Mv双梁起重机安全监控管理系统
|
枪机摄像机
|
完成吊点区域的图像采集
|
2台
|
|
吸顶球机
|
完成司机室操作人员的图像采集
|
1台
|
|
|
硬盘录像机
|
图像记录存储
|
1台
|
|
|
硬盘
|
容量1T
|
1台
|
|
|
15寸视频显示器
|
显示各区域监控画面
|
1个
|
|
|
超五类网线
|
视频传输
|
若干
|
|
|
辅助配件
|
|
若干
|
六、功能特点描述
1、数据监控系统由显示屏、监控主机、数字信号转换器、数据采集器、传感器等部分组成。具有满足现场使用要求，安装方便、功能可靠、节省空间、降低成本，司机室内避免多仪表箱繁杂布局，简洁明了等特点。
2、该系统具有可扩展功能，根据需要增加有线或无线传输模块，本地或远程I/O扩展模块，采集更多的数字和模拟信号，满足客户的使用要求。
3、可以选配多种网络接口，可以与主流控制产品进行通讯连接，支持RS485/232、Ethernet（以太网）、USB等多种通讯协议。
4、适应性强，可以通过增加扩展本地或远程I/O模块，采集和输出控制信号，实现起重机控制、安全监控一体化，充分发挥该系统的功能，简化系统设计，降低系统成本。
七、产品执行标准
GB/T28264-2012《起重机械 安全监控管理系统》
GB 6067.1-2012《起重机械安全规程》
GB5226.2-2002《机械安全 机械电器设备》
GB3811-2008《起重机械设计规范》
TSG Q7015-2013《起重机械定期检验规则》
TSG Q7016-2013《起重机械安装改造重大维修监督检验规则》
